1.1系统简介

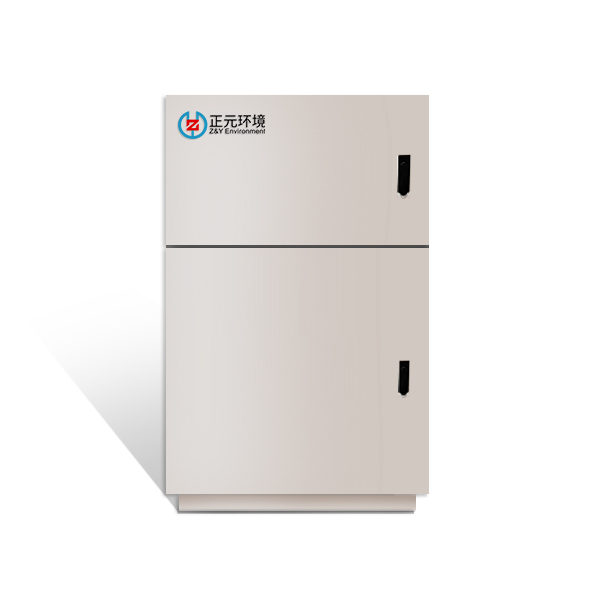

    壁挂式氨逃逸在线监测系统采用高温抽取技术，对烟气中的待测气体进行连续在线监测,系统由取样及预处理及控制单元、分析单元两部分构成，主要应用于众多工业领域气体排放监测和过程控制，例如:燃煤发电厂、铝厂、钢铁厂、冶炼厂、垃圾发电站、水泥厂和化工厂、玻璃厂等。

    分析仪采用TDLAS技术(可调谐半导体激光光谱吸收技术Tunable Diode Laser Absorption Spectroscopy)，该仪表具有灵敏度高、响应速度快、不受背景气体干扰、非接触式测量等特点，为实时准确地反映待测气体变化提供了可靠保证。

    2.系统详述

    2.1 取样探头

    RTI-1010型取样探头用于本系统的样气采样，具有滤尘和加热的功能，可以有效的防止采集的样气的冷凝，独特的结构设计使采样系统更加可靠，样气丢失率更小，保证分析系统的稳定和真实。

    2.1.1产品特点

    该装置与样品接触的部分全部采用316L不锈钢材料加工制成，高温条件下抗腐能力很强。

    在设计上采用等温加热体，结构紧凑，加热温度稳定。

    过滤器滤芯采用钛合金烧结过滤器，具有过滤面积大，过滤精度高等特点，更换时可将其从装置中整体拉出，操作简单，无需工具，大大地缩短维护更换的时间，并降低了劳动强度。

    该装置除设有一样气输出口外，还设置有一个可复用的反吹／校准口，在配置时可灵活安排气路。

    操作简单,带有低温报警.

    滤芯更换无需工具。

    该装置与预处理采用一体化设计

    高效过滤清洁系统

    2.1.2产品优点

    1 .不受背景气体的影响

    传统非色散红外光谱吸收技术采用的光源谱带很宽，其谱宽范围内除了被测气体的吸收谱线外，还有很多基他背景气体的吸收谱线。因此，光源发出的光除了被待测气体的多条谱线吸收外还被一些背景气体的吸收，从而导致测量的不准确性。 而半导体激光吸收光谱技术中使用的半导体激光的谱宽小于0.001nm，远小于被测气体一条吸收谱线的谱宽。如图2-1所示的“单线吸收光谱”数据。 同时在选择该吸收谱线时，就保证在所选吸收谱线频率附近约10倍谱线宽度范围内无测量环境中背景气体组分的吸收谱线，从而避免这些背景气体组分对被测气体的交叉吸收干扰，保证测量的准确性。

    2. 不受粉尘干扰

    激光氨气分析系统通过调制激光器的频率使之周期性地扫描被测气体的吸收谱线，激光频率的扫描范围被设置为大于被测气体吸收谱线的宽度，从而在一次扫描中包含有不被气体吸收谱线衰减的图2-1中的黄绿区（1区）和被气体吸收谱线衰减的红色区（2区）。从1区得到的测量信号包含粉尘和视窗污染的透过率，从2区得到的测量信号除包含粉尘和视窗污染的透过率还包含被气体吸收的光强衰减。因此，通过在一个激光频率扫描周期内对1区和2区的同时测量可以准确获得被气体吸收衰减掉的透光率，从而不受粉尘及视窗污染产生光强衰减对气体测量浓度的影响。

    3.直接取样，无传输管路

    系统采样装置与预处理采用一体化设计，缩短气体管路，减少管线传输对测量影响，提高仪器的测量相应速度。
